概述
       本設備是一種換熱設備，適用氣-氣、氣-液、液-液，以及用於冷凝和液體蒸發傳熱。該產品具有傳熱效率高，汙垢自清能力強，體積小、價格便宜，使用可靠等優點。應用於製藥、溶劑、化工、鬆香、染料、食品等行業的熱能交換、廢熱回收。

結構及性能
       1、本設備適用於：氣-氣，液-液，氣-液對流傳熱，可用於蒸汽冷凝和液體蒸發傳熱，化工，石油，醫藥，機械，電力，輕工和紡織等工業部門均可選用。

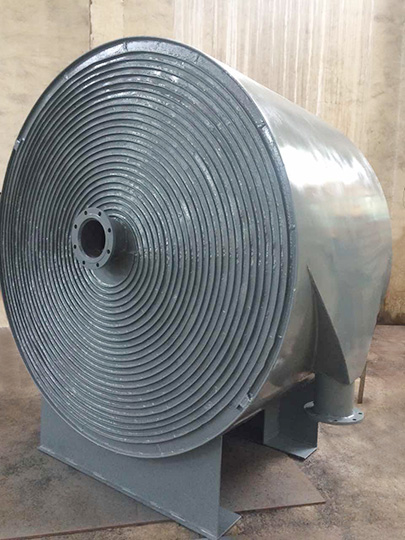

       2、本設備由兩張鋼板卷製而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，適用小溫差傳熱，便於回收低溫熱源並可準確地控製出口溫度。
       3、在殼體上的接管是切向結構，局部阻力小，螺旋通道的曲率是均勻的，流體在設備內流動沒有大的換向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
       4、螺旋通道的端麵是焊接密封的，密封性能好，結構可靠。
       5、不易檢修，尤其是內部板出現問題時極難修理，有些廠把設備兩端焊縫全部去掉，重新將板展平補焊後再卷製，這樣做消耗的工時太大，因此選用螺旋板換熱器防腐是十分重要的。
       6、不能進行機械清洗，生產實踐證明，螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，分析其原因：一是因為它是單通道雜質，在通道內的沉積一形成周轉環流就會提高至把它衝掉；二是因為螺旋通道內沒有死角，雜質容易被衝出。
       7、因為螺旋通道內有定距柱支撐通道間距，得以不讓纖維狀雜質（棉紗，草棍，樹葉等）進入換熱器內部。
       8、嚴格控製冷卻水出口溫度在結垢溫度以下。
       9、常用的清洗方法是用蒸汽吹淨或堿洗，蒸汽吹入要向接管，把雜質從設備內吹出。

基本參數
       螺旋板換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（係指單通道能承受的工作壓力）試驗壓力為工作壓力的1.25倍。
       螺旋板換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235AF，不鏽鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
       允許工作溫度：碳素鋼的t=0～+350℃，不鏽鋼酸鋼的t=-40～500℃，升溫降壓範圍按壓力容器的有關規定。選用本設備時，應通過洽當的工藝計算，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec氣體流速10m/Sec）。
       單台設備不能滿足使用要求，可以多台組合使用，但組合時須符合下列規定：
       並聯組合，串聯組合：設備和通道間距相同。
       混合組合：一個通道並聯，一個通道串聯。
